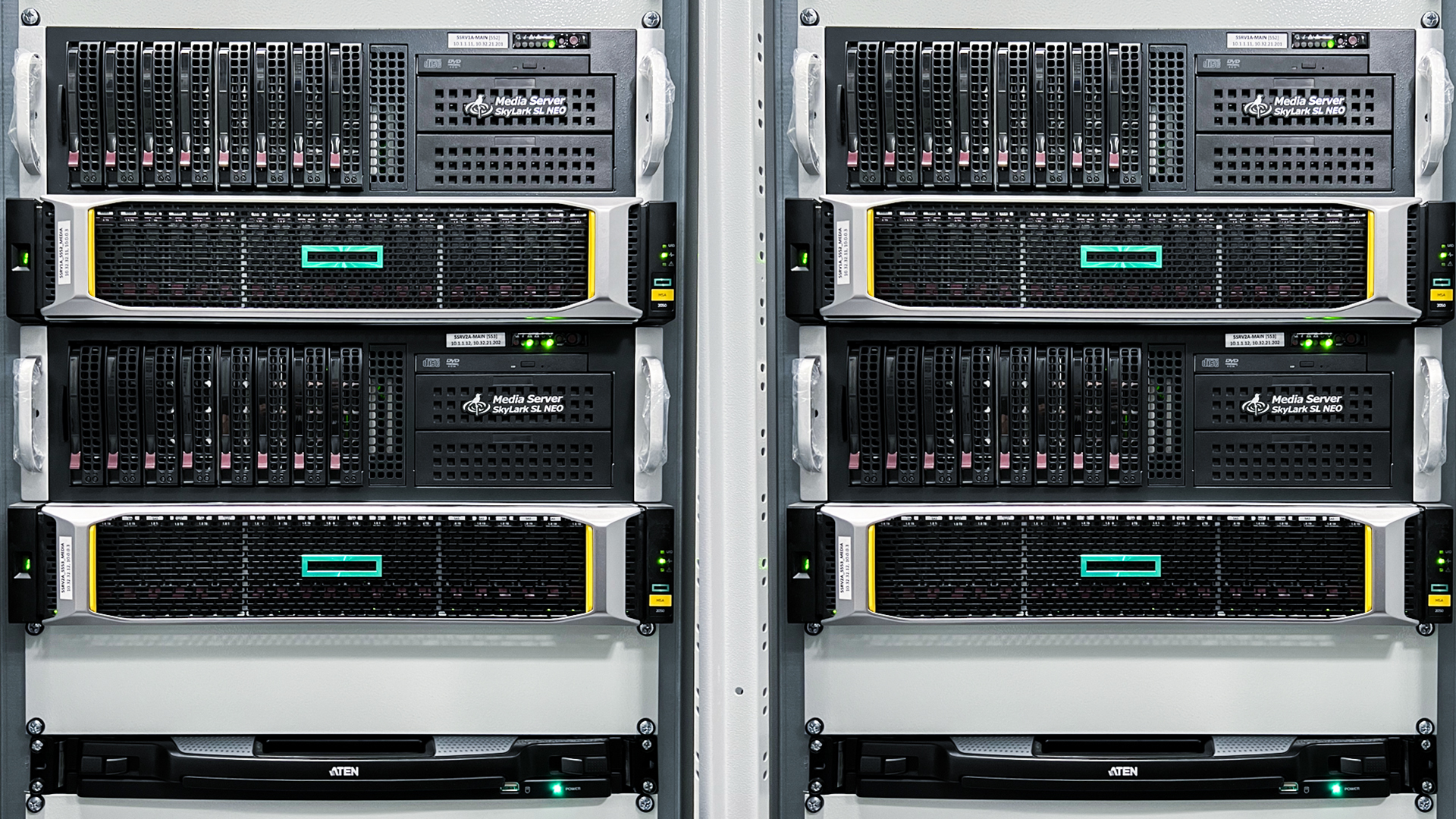

Серия 3000
Самый полный набор функций в серверной линейке «Скайларк»
- Технические характеристики, показатели производительности, функциональности и отказоустойчивости сделали модели 3000 серии самыми востребованными и популярными в линейке. В 2107 году серверы получили звание «Продукт года» по результатам голосования NATEXPO Awards в номинации «Playout».
- До 16-ти I/O портов: до 8-и каналов записи, до 8-и программных каналов HD в одном сервере или до 4-х портов Ultra HD. Работа «на проход», запись, воспроизведение, оформление каналов по технологии «вторичных событий». Прием, ретрансляция и генерация ANC-данных, субтитрирование по стандартам OP-42/47 и CEA-608/708 и в потоках DVB/ATSC.
- Для приема и генерации IP SMPTE ST 2110/2022−7 используются сетевые карты Nvidia и DekTec. Поддерживается стандарт резервирования и «бесшовной» коммутации ST2022−7, обнаружение и подключение устройств реализовано в браузере NMOS (IS-04, IS-05).
- Встроенная система автоматизации вещания. Cервер осуществляет автоматическую программную коммутацию: переключает сигналы от Live-источников, приходящих на его входы, с сигналами файлового воспроизведения. Возможны режимы автоматического преднабора сигналов на входы сервера внешним коммутатором SDI, либо режим «внутренней» программной коммутации. Управление записью и воспроизведением возможно от внешних команд SCTE-104/35, VDCP, GPI, DTMF, XML-RPC или REST (протокол платформы «Скайларк»).
- Оформление эфирных каналов реализовано в виде автоматического, либо управляемого вручную воспроизведения заранее подготовленных многослойных композиций/шаблонов, состоящих из титров на анимированных подложках, клипов с альфа-каналом, live video, PIP и 2D и Croma Key эффектов. Текстовые данные не привязаны к оформлению и могут загружаться из внешних источников.
- Любое сочетание входных SD/HD/UHD SDI сигналов и IP/ASI потоков с различными разрешениями и частотами кадров. На всех портах/входах применяется буферизация и кадровая синхронизация совместно с up/down/cross преобразованиями, что обеспечивает параллельную обработку сигналов любых стандартов и с любыми значениями частот смены кадров. Благодаря этому, решение от Скайларк позволяет осуществлять коммутацию, микширование, воспроизведение в эфир файлов и live-источников с различающимися параметрами разрешения и FPS. Это же относится и к возможностям мультиэкранного отображения на одном мониторе сигналов самых разных форматов: NTSC/PAL/720p/1080i/1080p/2160p со значениями FPS от 25 до 60 кадров в секунду.
- Полезная емкость встроенного дискового массива в базовой конфигурации составляет от 8-и до 16-ти Tb (в зависимости от модели), что позволяет хранить 350 — 700 часов файлового контента со средним битрейтом 50 Mbit/sec.
Что включено:
- Сконфигурированная и готовая к работе серверная платформа с предустановленным комплектом ПО Скайларк, программными кодеками, встроенным аппаратным RAID, платами и интерфейсами ввода-вывода, в полном соответствии с заказанной конфигурацией.
- ПО трансфера файлов Transfer Manager Lite для автоматического перемещения файлов, полученных в результате записи, на NLE-станции, в эфирную зону и в архив.
- Одна лицензия на рабочую станцию, включает ПО Air Manager, News CUT и MultiScreen Client.
- Гарантийные обязательства в течение 12-ти месяцев: ремонт, регулярные обновления программного обеспечения, техническая поддержка по телефону и e-mail.
- Доступ к базе знаний и обучающим видео.
Функционал и преимущества
Широкий спектр применений
- Центральная станция: генерация управляющих сигналов SCTE/DTMF позволяет автоматически замещать рекламу и программные блоки в регионах.
- Системы «облачного вещания»: если серверная часть оборудования расположена в удаленном дата-центре, а единственным доступным каналом связи с серверами для сотрудников, которые отвечают за эфирный выпуск, является Internet, функциональность системы будет доступна через web-браузер.
- Региональная станция: при воспроизведении региональных блоков: сервер может стартовать автоматически, декодируя метки SCTE-104/35 с метаданными, либо сигналы DTMF. Возможно срабатывание по результатам совпадения фрагментов приходящего видео с заранее выбранным фрагментом, если управляющих сигналов в сигнале от центральной станции нет.
Воспроизведение и запись
- Воспроизведение по play-листам с различными типами старта эфирных событий: вручную, по установленному времени, по списку, по внешней команде, on-line SDR/HDR и UP/DOWN преобразования без предварительных просчетов.
- Взаимодействие с системой управления контентом (iMAM) в части автоматической загрузки контента, отмеченного флагом готовности к эфиру.
- Запись по расписаниям (rec-листам) позволяет запрограммировать старт/стоп событий записи для каждого рекордера в заданное время, с возможностью управления внешним коммутатором SDI для автоматической смены источника перед следующим событием.
- Proxy-копии создаются автоматически, доступ к ним и к материалам полного разрешения для просмотра, сетевого монтажа и для воспроизведения в эфир возможен через 1 секунду после старта записи.
Переназначение портов
- Любой SDI порт сервера можно настроить на запись, либо на воспроизведение (не оперативная процедура).
- Вместо одного или нескольких портов SDI можно назначить сетевой интерфейс сервера 1GbE и переконфигурировать Capture — каналы на захват IP-стримов. Поддерживаются протоколы SMPTE ST2110/NDI/SRT/HLS/RTMP/UDP.
- Любой SDI порт можно отключить и настроить порт для кодирования в IP через сетевой интерфейс сервера 1GbE (если позволяет производительность серверной платформы). Поддерживаются протоколы NDI/SRT/HLS/RTMP/UDP.
- При сохранении количества портов, сигналов и потоков для каждого формата (SD/HD/UHD), указанных в текущей лицензии, дополнительное лицензирование не требуется.
Оформление каналов
- Каждый программный канал содержит 8 виртуальных каналов (плееров) для вывода графики, плюс слой лого. Каждый плеер содержит свой play-лист, воспроизводящий события. Каждое событие в свою очередь может содержать многослойную (без ограничений на количество слоев) комбинацию из текстовых/графических слоёв.
- В качестве графических объектов могут использоваться: файлы видео с альфа-каналом, последовательности TGA, PSD, PNG, многослойные графические композиции, созданные во встроенном редакторе.
Отказоустойчивое вещание
- Для гарантированного бесперебойного вещания применяется схема «горячего» резервирования серверов: резервный полукомплект работает постоянно и синхронно с основным.
- Различные схемы резервирования от N+1 до N+N предусматривают постоянную авто-синхронизацию play-листов резервного сервера от основного, автоматическое копирование контента с массива основного сервера на резервный с отслеживанием изменений версий файлов, защиту от случайного удаления материала на основном сервере.
Встроенный микшер для Live-производства
- Возможности программного обеспечения платформы Скайларк позволяют использовать сервер в качестве видеомикшера с встроенным файловым плеером и системой графического оформления:
- В зависимости от конфигурации, на борту сервера может быть до 8-и входов для подачи SDI/NDI/SRT/ST2110 потоков с камер и прочих источников. Потоки могут различаться по форматам, сигналы SDI могут быть несинхронными .
- Предварительно созданные live-клипы и композиции графики с использованием Chroma-key переключаются режиссером в окне управления play-листами по hot-keys, с этого же сервера воспроизводятся файловые материалы, титры и графика — таким образом формируется выходная программа «прямого» эфира.
Mультиэкран для I/O сигналов и потоков
- Дополнительный выход HD SDI/HDMI будет полезным для отображения всех входных/выходных сигналов на экране видеомонитора в режиме мультиэкрана. Кроме SDI/HDMI, формат мультиэкранного выхода может быть настроен на формирование IP-потоков.
- Интегрированная система автоматизации вещания позволяет визуализировать служебную информацию:
— наименование текущего исполняемого события в play/rec-листе (поле Media);— время, прошедшее от старта события и время, оставшееся до конца события (Remaining);— наименование следующего события в play/rec-листе.
- Сигнализация: срабатывание происходит при детектировании стоп-кадра или «черного» поля, при превышении или занижении установленного уровня громкости аудио по шкале dBFS.
Автоматический трансфер файлов
- Базовый комплект ПО включает Transfer Manager Lite — инструмент для автоматического трансфера медиа-файлов без перекодирования.
- Копирование производится автоматически по правилам. Один из режимов — приоритетное копирование с анализом play-листа: первыми в списке располагаются файлы с минимальным интервалом до запланированного начала воспроизведения.
- Модуль трансфера используется также для экспорта файлов, полученных в результате записи, переносит файлы с локальных массивов серверов на NLE-станции, в эфирную зону и в архивы.
- Полная версия ПО Transfer Manager опциональна, позволяет транскодировать файлы: измененять кодек и контейнер, выполнять UP/DOWN/CROSS преобразования и нормализацию уровня громкости.
Где это работает
- Телеканал Совета Федерации «Вместе-РФ», телеканал «Известия» iz.ru (тв и радио), «ТНТ Music» (эфирное и Internet-вещание),
- Ряд телеканалов холдинга «Газпром Медиа»,
- Телеканалы «Твой Дом», «Жара» (Крокус, Москва),
- HD/SD система вещания и врезки рекламы для группы компаний Discovery Communications — Eurosport (проект для 28-и стран ЕС), Евроспорт 4K в HLG HDR UHD,
- GOM-TV, ABN TV, Centralnet TV, Lotto, KYOBO, STOTV (проекты в Южной Корее),
- Media Prima в Малайзии, PPCTV в Индонезии, для KNTX-TV, City of Chicago, Chicago Cable 25, Can TV, Media Vista, DTV в США, Horizon MEDIA AD в Болгарии,
- «RED Media» в ТТЦ «Останкино»: 40+ каналов SD/HD.
Где это работает
- Комплекс автоматической врезки рекламы, кинозалы «Триколор ТВ» 100+ каналов SD/HD, проект «Большой Эфир»
- Корпоративное телевидение Российских железных дорог,
- Playout-центр компании ОАО «Спутниковое телевидение» (20+ каналов),
- «Первый ТВЧ»: 50+ каналов вещания,
- ФГУП «Космическая связь», «Синтерра-медиа»,
- Channel In a Box работает в региональных телекомпаниях: Владимир, Тверь, Новосибирск, Нальчик, Псков, Пермь, Нижний Новгород, Казань, Сочи, Кемерово, Уфа, Магнитогорск, Ханты-Мансйск, Рязань, Самара, Санкт-Петербург, в городах Московской области,
- Телемагазины «БУМ-ТВ», «Леомакс», «TOP SHOP-TV» со специализированной системой оформления, г. Москва,
- Каналы «Ностальгия», «Русский Мир», «Кто есть кто», «Эгоист», «NU-ART», г. Москва,
- НПО «Бизнес Связь Холдинг», киностудия «Прайм Синема».
Сравнительная таблица функциональности
Серия 3000
| Системный блок |
Технические характеристики могут изменяться в зависимости от модели. Шасси Supermicro 2...4U, два модуля БП в горячем резерве, 1 или 2 Intel Xeon Gold CPU, 48/96Gb DDR4 RAM, 1 или 2 в RAID1 SSD 3D NAND TLC для ОС, 2 порта 1GbE, доп. порты 1GbE и 10GbE - опционально. Встроенный аппаратный RAID10, 8 или 16 дисков SAS 3.5" RE 7200 rpm, полезный объем массива 8/16Tb. ОС Windows Server 2016 x64 Rus 32 Core |
| I/O порты, рекордеры, программные плееры |
Переназначаемые I/O порты для SD/HD: 2...12 Переназначаемые I/O порты для UltraHD: 2 Файловые рекордеры: 0...12 Программные плееры (live/file) с оригинальной графикой: 0...8 |
| Форматы видео и цветовые пространства |
625i/525i, 720p, 1080i/1080p, 2K cinema 2048x1080p, 2160p 25/29,97/50/59,94/60 fps Color Spacing: BT.601/709/2020, SMPTE ST2084, ARIB STD-B67 |
| I/O потоки: интерфейсы, протоколы, кодеки |
SDI: SD/HD/3...12G SDI, 4x 3G SDI/Embedded Audio Genlock Reference: Analog Tri-level or Bi-level HDMI, SMPTE ST2110, ST2022-7, NDI HLS, RTMP, UDP, RTP, SRT, ZiXi, MPEG-DASH, RIST DVB/ATSC ASI Video Codecs: MPEG2/H.264 Audio: 48kHz/16/24 bit PCM, ADPCM, MPEG-1 L-II/III, AAC, AC3, AC3 passthrough |
| ANC Data (декодирование, ретрансляция), генерация - опционально |
OP-42/47 Teletext (ретрансляция) OP-42/47 Closed Captions (ретрансляция, генерация) CEA-608/708 Closed Captions (ретрансляция, генерация) DVB Subtitles in SPTS SCTE-104/35 с метаданными VBI/VANC Data: VITC, AFD, WSS |
| Прием внешних команд управления |
SCTE-104/35 с метаданными VDCP over IP, GPI, DTMF Tones SL NEO API |
| Интерфейсы и платы ввода-вывода |
Matrox DSX LE3/LE4 Boards Mellanox ConnectX Network Adapters Dektec DTA-2172/2174B/2175/2178/2179/2195 SDI/ASI Boards Dektec DTA-2160/2162 ASI/IP Boards with FEC DataPath Vision RGB Boards Blackmagic DeckLink Boards Standard Ethernet Interfaces IEEE1394 Interfaces DirectShow Devices |
| Кодеки для файлов (запись и воспроизведение) |
SD/HD: DV25, DVCPRO25, DVCPRO50, DVCPROHD100, HDV IMX 30/40/50 XDCAM EX SP/HQ XDCAM HD LP/SP/HQ.422 DNxHD 120/145/180/220 AVCHD PRORES HQ/SD/LT AVCI 50/100 MPEG2 I-Frames/Long GOP H.264 L I-Frames/Long GOP Ultra HD: X.264 8/10 bit XAVC I-Frames/Long GOP PRORES SQ/HQ DNxHR SQ/HQ Proxy: MPEG2/H.264 Audio: RAW 16/24 Bit PCM ADPCM MPEG-1 L-II/III AAC, AC3 |
| Файловые контейнеры |
Microsoft AVI MPEG PS/TS QuickTime MOV DV DIFF MXF(OP-Atom) MXF(OP-1A) MXF-D10 MP4 MPG GXF |
| Форматы файлов с альфа-каналом |
AVI, MOV (32-bit Uncompressed, SL NEO JPGA Codecs) TGA, PNG, PSD Files and Sequences SLG (SL NEO Graphics Compositions, XML-based) |
| Среды для записи/воспроизведения |
Файловая система ОС (работа с файлами) SL NEO Media DataBase (работа с клипами) Avid Unity/Interplay (только запись) Количество файловых потоков для одного рекордера - 2 (Full Res + Proxy) |
| Протоколы управления коммутаторами SDI |
Grass Valley Triton BDS Grass Valley Nvision/Native Protocol/Vega/M-2100 Nevion Vikinx v128/Thor Leitch Kramer BMD Videohub Ethernet/RS-232 Snell Switcher/Remote Protocol Evertz Quartz/QMC-2 Sierra XXvse Utah SC-4/RCP-1 Pro Bel SW-P-02/SW-P-08 Venux VM/SI/3000 ASCII Ross Video Presmaster/NK-SCP/A ELPRO SDZHD Series AJA KUMO Imagine LRC LES Profitt |
| Управление внешними устройствами |
CII (Chyron Intelligent Interface) Ember+ (Junger Audio) TSL5 UMD Protocol Sony 9-pin Remote Protocol (VTR/DDR) GPI, DTMF Tones |
| Прочие протоколы и функции |
SNMP мониторинг (Hardware/SL NEO Software) NTP/PTP Client SMB/CIFS, FTP File Transfer |
| Приемники LTC (опционально) |
Adrienne AEC-41 Plura PLC Miranda Little Red Horita TCI-50 |
| Устройства GPI I/O (опционально) | Ontrak ADU200/ADU2X8 |
| Кнопочные панели (опционально) | XKEYS XK-24/60/80 |
| Аппаратные/программные опции |
LTC In GPI I/O VDCP over IP Software License Device Server (VTR Control) Software License Device Server (SDI Router Control) Software License Profanity Delay Software License Time Shift Delay Software License SCTE-104/35 Generation Software License EBU R128 Loudness Normalization Software License Closed Captions Generation Software License Live Closed Captions Generation Software License MultiScreen Output (HD SDI/HDMI/IP) Transfer Manager Software License Additional I/O SDI/IP Channels (Capture or Streaming) Additional I/O IP ST2110 Channels (Capture or Streaming) GPU Support TS Mux/DeMux for IP/ASI Streams Software License Live Slow Motion Option (includes JL Cooper Jog/T-Bar Controller and Software License) |
